Sıcak Daldırma Galvanizli U Kanallı Çelik Destek Braketi

ZHONGTIAN'ın Sıcak Daldırma Galvanizli U Kanallı Çelik Destek Braketi, uzun vadeli fotovoltaik montaj uygulamaları için tasarlanmıştır. Q235B veya Q355B sıcak haddelenmiş U-kanal çeliğinden yapılmış ve GB/T 13912'ye göre galvanizlenmiş olup, korozyon direncini, yapısal sağlamlığı, ayarlanabilir kurulumu ve fabrika özelleştirmesini birleştirir. Yere monteli güneş enerjisi çiftlikleri, tarımsal PV, balıkçılık PV'si, çatı üstü sistemler ve güneş enerjisiyle çalışan otoparklar için uygundur.

Korozyon Koruması

Sıcak Daldırma Galvanizleme

Sıcak Daldırma Galvanizli U Kanallı Çelik Destek Braketi, çelik alt tabaka ile çinko-demir alaşımlı bir katman oluşturan sıcak daldırma galvanizli bir kaplama kullanır. Kaplama, küçük yüzey hasarlarına karşı güçlü yapışma ve katodik koruma sağlar.

Sağlanan veriler kıyı, tuz-alkali, asit-yağmur ve nemli ortamlarda 500 saatten fazla tuz püskürtme direncini ve uzun süreli korumayı gösterir. Uygun koşullar altında, azaltılmış korozyon bakımı ile servis ömrü yaklaşık 25 yıla ulaşabilir.

İşleme Dayanıklılığı

Galvanizli bileşenler, koruyucu kaplamayı kolayca soymadan fabrikada kesme, bükme, delme ve diğer işlemleri destekler. Ön işleme, yerinde modifikasyonu ve ikincil korozyon önleyici işlem ihtiyacını azaltır.

Yapısal Performans

Çelik Malzemeler

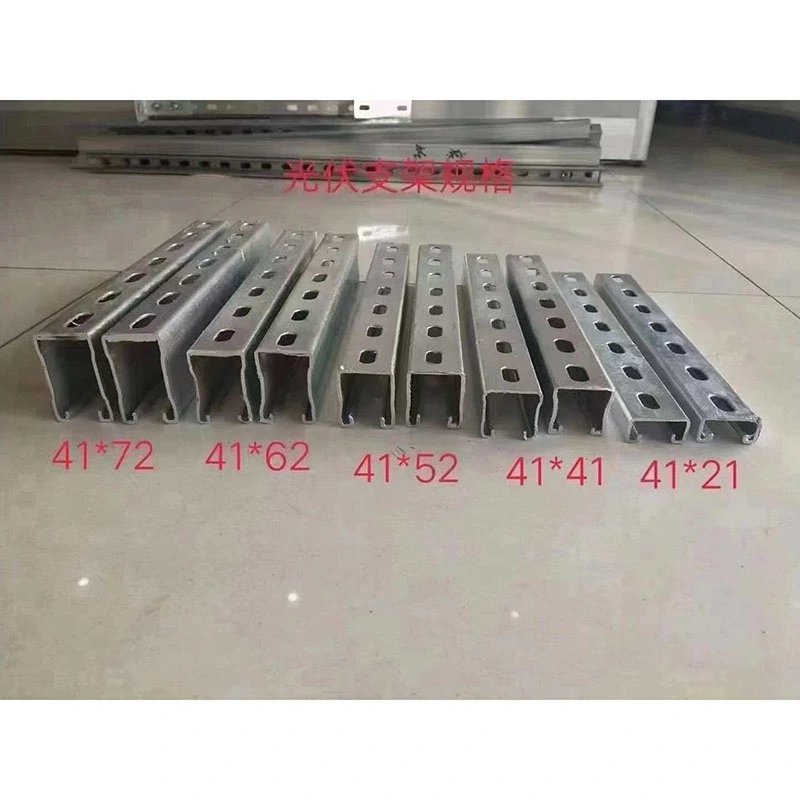

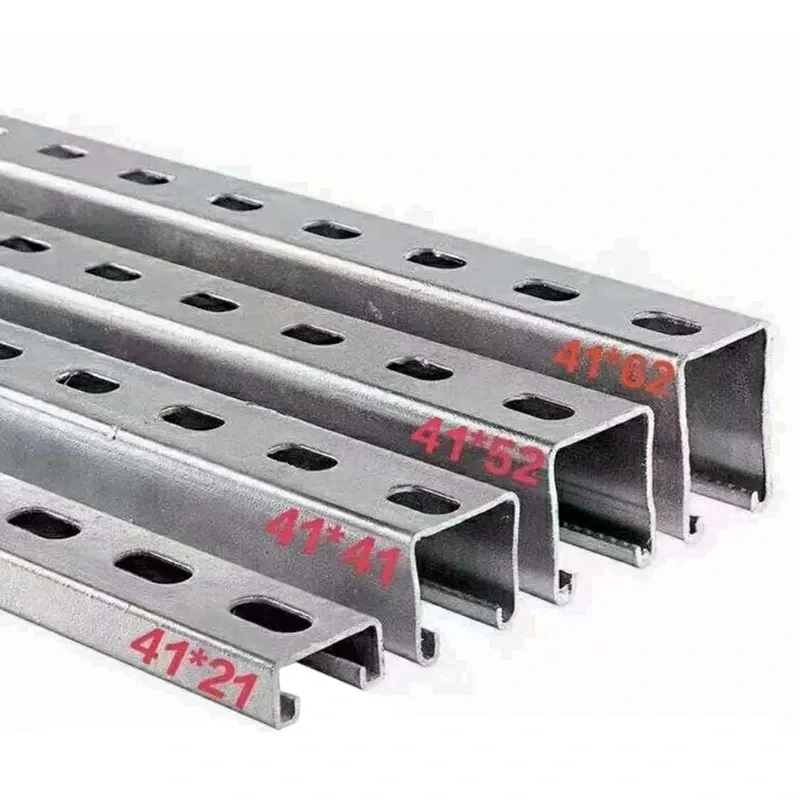

Proje yükleme gereksinimlerine göre Q235B ve Q355B sıcak haddelenmiş U-kanal çeliği mevcuttur. U şeklindeki profil, fotovoltaik destek yapıları için iyi bir bükülme ve burulma direnci sağlar.

Yük Kapasitesi

Yapı kuvvetli rüzgar, şiddetli kar ve diğer çevresel yükler için tasarlanabilmektedir. Sağlanan veriler, belirtilen koşullar altında 1,5 tona kadar tek sütunlu yük kapasitesini göstermektedir.

Sıcaklık Aralığı

Sağlanan çalışma aralığı yaklaşık -40°C ila 120°C'dir. Gerçek yapısal tasarımda yerel sıcaklık, rüzgar, kar, temel ve kurulum koşulları dikkate alınmalıdır.

Ayarlanabilir Kurulum

Eğim Ayarı

Sistem, 10°'den 60°'ye kadar birden fazla eğim konumunu destekleyerek montaj açısının proje konumuna ve güneş koşullarına göre ayarlanmasına olanak tanır. Sağlanan proje verileri, optimize edilmiş açıların, saha koşullarına bağlı olarak yıllık üretimi potansiyel olarak %5 ila %8 oranında artırabileceğini göstermektedir.

Modül Uyumluluğu

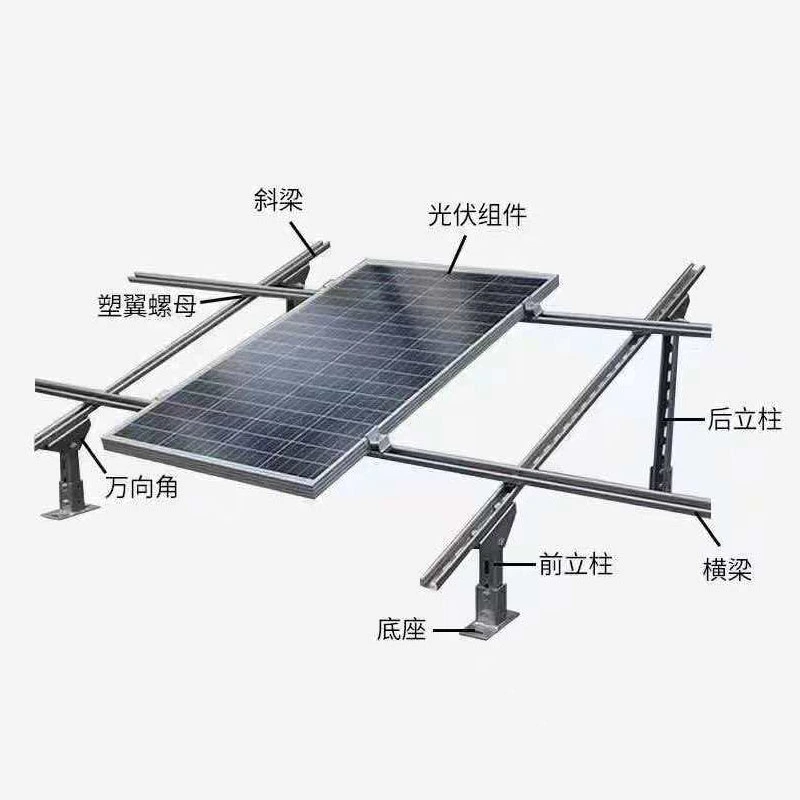

U kanallı kayar yapı, farklı fotovoltaik modül düzenlerini destekler ve hem tek yüzeyli hem de iki yüzeyli modüllerle kullanılabilir. Modül aralığı ve montaj konumları kurulum sırasında ayarlanabilir.

Arazi Uyarlaması

Modüler yapı, düz zemin, eğimli arazi, tarımsal PV, balıkçılık PV'si ve değişen yükseklik veya temel koşullarına sahip diğer alanları barındırabilir.

Kurulum Yöntemi

Cıvata Düzeneği

Sıcak Daldırma Galvanizli U Kanallı Çelik Destek Braketi, cıvata bağlantılı kurulum için standartlaştırılmış delikler ve paslanmaz çelik bağlantı elemanları kullanır. Bu, yerinde kaynaklamayı azaltır ve montajı basitleştirir.

Uygun proje koşulları altında, standartlaştırılmış kurulum yöntemi inşaat süresini %30'dan fazla kısaltabilir.

Fabrika Ön İşleme

ZHONGTIAN, sevkıyattan önce kesme, delme, bükme ve seçilen ön montaj işlemlerini tamamlayabilir. Bu, sahadaki imalatın azaltılmasına yardımcı olur ve kurulum verimliliğini artırır.

Proje Başvuruları

Zemine Monte PV

Tek kolonlu ve çift kolonlu konfigürasyonlar modül büyüklüğüne, temel aralıklarına, rüzgar yüküne ve kar yüküne göre seçilebilir.

Tarım ve Balıkçılık PV'si

Yükseltilmiş yapılar, yapısal stabiliteyi korurken tarımsal faaliyetler veya su bazlı fotovoltaik projeler için gerekli açıklığı sağlayabilir.

Çatı ve Carport PV

Hafif çatı yapıları ve entegre güneş enerjisi otoparkı konfigürasyonları, çatı koşullarına, park düzenlerine, modül boyutlarına ve yapısal gereksinimlere göre özelleştirilebilir.

Yaşam Döngüsü Maliyeti

Daha Az Bakım

Sıcak daldırma galvanizleme, temel soğuk galvanizli yapılara kıyasla düzenli pas giderme ve yeniden boyama ihtiyacını azaltır. Bu, büyük güneş enerjisi projeleri için uzun vadeli bakım çalışmalarını azaltabilir.

Uzun Vadeli Maliyet

İlk satın alma maliyeti basit soğuk galvanizli ürünlere göre daha yüksek olsa da sağlanan maliyet değerlendirmesi, daha düşük bakım ve değiştirme gereksinimleri nedeniyle yaşam döngüsü maliyetlerinin geçerli koşullar altında %30'dan fazla azaltılabileceğini göstermektedir.

Entegre Tedarik

Komple Bileşenler

ZHONGTIAN, entegre bir satın alma paketi olarak U-kanal çeliği, C-kanal çeliği, zemin kazıkları, kelepçeler, basınç blokları ve paslanmaz çelik bağlantı elemanları tedarik edebilir.

Proje Temini

Paket kaynak kullanımı, EPC yüklenicilerinin ve fotovoltaik entegratörlerinin tedarikçi koordinasyonu, lojistik, denetim ve sipariş yönetimi işlerini azaltmasına yardımcı olur.

Özel İşleme

Özel Uzunluklar

Sıcak Daldırma Galvanizli U Kanallı Çelik Destek Braketi, proje çizimlerine ve kurulum gereksinimlerine göre özel uzunlukları destekler.

Özel Delikler

Fabrikada delme ve konumlandırma, belirli kelepçelere, desteklere, raylara ve bağlantı bileşenlerine uyacak şekilde ayarlanabilir.

Ön Kesim Teslimatı

Bileşenler proje bölümlerine göre önceden kesilebilir ve paketlenebilir, bu da yerinde kesme işlemini azaltır ve kurulumu basitleştirir.

Sıkça Sorulan Sorular

Hangi çelik kaliteleri mevcut?

Q235B ve Q355B sıcak haddelenmiş U-kanal çeliği mevcuttur. Seçim proje yüküne ve yapısal hesaplamalara bağlıdır.

Hangi galvanizleme standardı kullanılıyor?

Ürün, sıcak daldırma galvanizli çelik ürünlere yönelik GB/T 13912 gerekliliklerine uygundur.

Kıyı bölgelerinde kullanılabilir mi?

Evet. Galvanizli kaplama, kaplama spesifikasyonu doğru seçildiğinde kıyı ve nemli ortamlar da dahil olmak üzere dış mekan korozyon koruması için uygundur.

Açı aralığı nedir?

Standart ayarlanabilir aralık, nihai yapısal konfigürasyona bağlı olarak %10° ila %60'tır.

Sahada kaynak yapılması gerekli mi?

Hayır. Ana yapıda standart delikler ve cıvata bağlantıları kullanılır, bu da yerinde kaynak ihtiyacını azaltır.

Özel uzunluklar temin edilebilir mi?

Evet. ZHONGTIAN, proje gereksinimlerine göre özelleştirilmiş uzunlukları, delmeyi, bükmeyi, kesmeyi ve diğer fabrika işlemlerini destekler.
