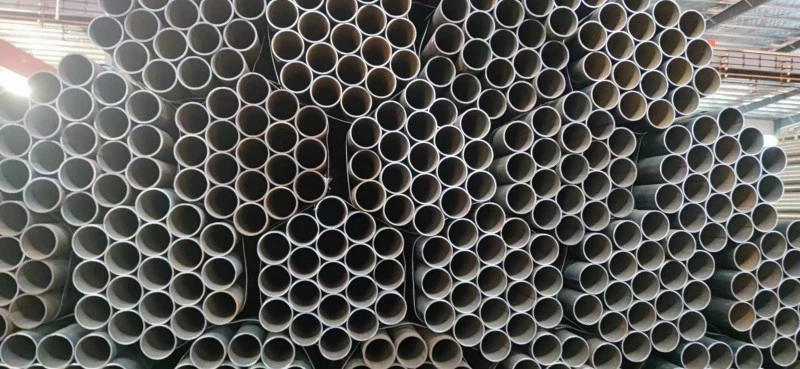

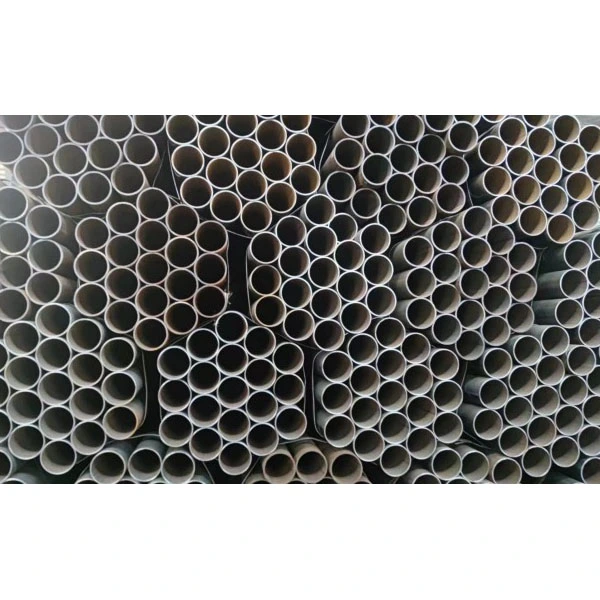

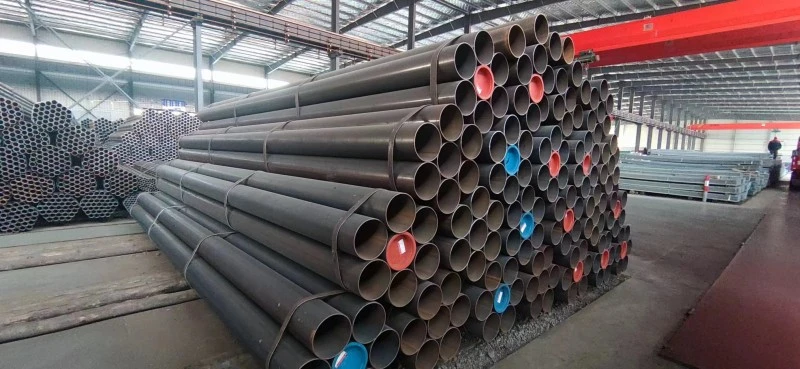

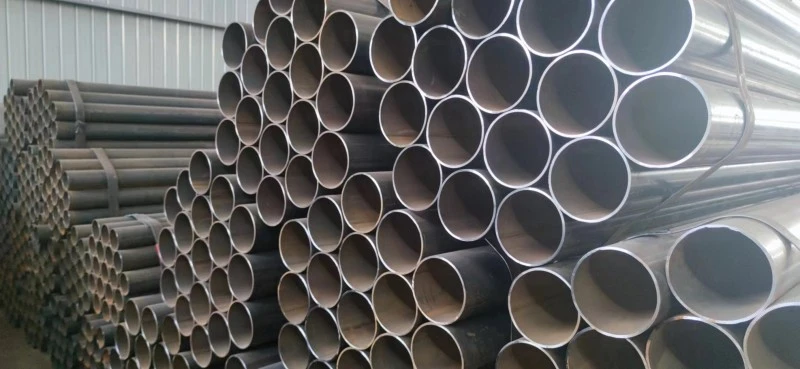

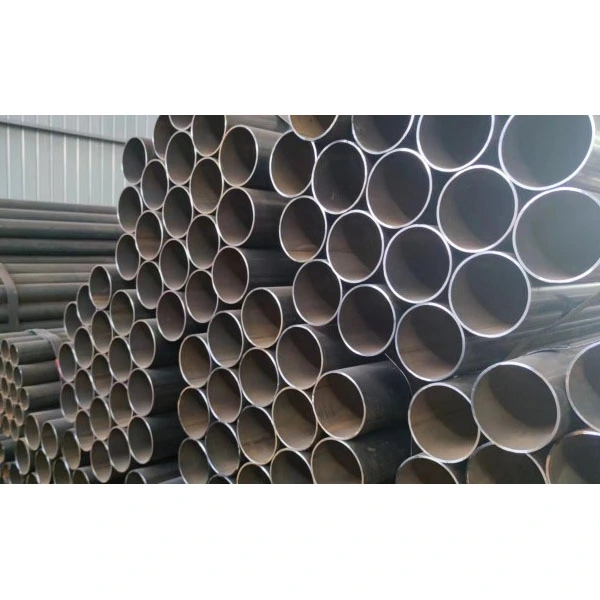

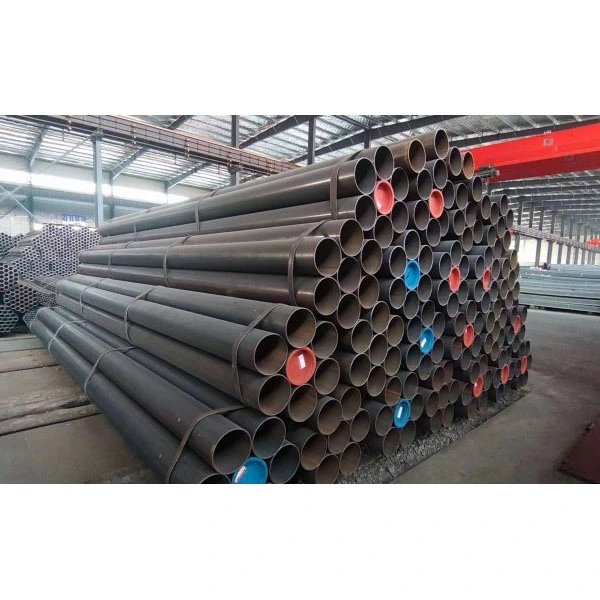

Kalın Duvar Boyuna Kaynaklı Çelik Boru

Zhongtian Kalın Duvarlı Boyuna Kaynaklı Çelik Boru, kimya mühendisliği ve deniz mühendisliği gibi önemli alanlarda kullanılmaktadır. Küresel müşterilere güvenilir boru çözümleri sunmak için olgun ürün kalitesinden, kanıtlanmış proje deneyiminden ve kapsamlı teknik hizmetlerden yararlanarak EEAT 2.0 standardına sıkı sıkıya bağlı kalıyoruz.

Temel Tanımlar ve Özellikler

1. Ürün Tanımı

- Kalın duvarlı borular: Duvar kalınlığı ≥ 8 mm

- Ekstra kalın duvarlı, katma değeri yüksek borular: Duvar kalınlığı ≥ 25 mm

- Çap aralığı: Dış çap 219–2500 mm (genel teknik özellikler 610–1420 mm)

- Duvar kalınlığı aralığı: 6–60 mm

- Standart tek uzunluk: 12 metre, özelleştirilebilir 18 metre ve üzeri ultra uzun borular

2. Yaygın Olarak Kullanılan Malzemeler

- Karbon çeliği: Q235B, Q355B/C/D/E, genel yapılara ve geleneksel çalışma koşullarına uygundur

- Boru hattı çeliği: L245–L555, API 5L X42–X80, öncelikle yüksek basınçlı petrol ve gaz taşımacılığı için

- Alaşımlı çelik: 16Mn, ASTM A106 Gr.B, yüksek sıcaklık ve yüksek basınçlı çalışma ortamlarına uygundur

3. Standartlar

- Ulusal standartlar: GB/T 9711, GB/T 3091, SY/T 5037

- Uluslararası Standartlar: API 5L, ASTM A53, EN 10217

Çift Taraflı Tozaltı Ark Kaynağı (LSAW): Büyük Çaplı Kalın Duvarlı Borular için Ana Proses

1. Hammadde Seçimi: 6–60 mm levha kalınlığına sahip, kusur tespitinden geçmiş orta kalınlıkta çelik levhalar kullanılır.

2. Çelik Levha Kenar Frezeleme: Kaynak nüfuziyetini ve kaynak kalitesini sağlamak için levhaların kenarlarına kaynak eğimleri işlenir.

3. Kenar Ön Bükme: Çelik levhanın her iki tarafı da şekillendirme sonrasında çatlamayı önlemek için önceden bükülür.

4. Şekillendirme Süreci (Üç Ana Yöntem)

- JCOE Şekillendirme: J-tipi, C-tipi ve O-tipi adım adım damgalama sırayla tamamlanır; 406–1626 mm çapında ve 6–40 mm et kalınlığındaki borular için uygundur, yüksek maliyet etkinliği ve istikrarlı kalite sunar.

- UOE Şekillendirme: Önce U şeklinde damgalama, ardından O şeklinde dikiş birleştirme ve son olarak mekanik çap genişletme. Bu, optimum boyutsal yuvarlaklık ve hassasiyetle sonuçlanır ve yüksek gerilim ana hatları, nehir geçişleri ve derin deniz operasyonları gibi önemli projelerde yaygın olarak kullanılır. Temsili spesifikasyon: X80 çelik kalitesi, dış çap 1422 mm × duvar kalınlığı 32,1 mm.

- RBE Rulo Şekillendirme: Sürekli rulo şekillendirme, küçük ve orta çaplı borular için uygundur, hem standart hem de kalın duvarlı ürünleri barındırır ve olağanüstü üretim verimliliği sunar.

5. Kaynak İşlemi: Çok telli çift taraflı tozaltı kaynağı (genellikle dört telli kaynak) kullanılır. Kaynak akımı 800–1200A, voltaj 28–36V, kaynak hızı 0,8–1,2 m/dk'dır. Tüm kaynaklar, çatlaklar ve eksik erime gibi kusurları ortadan kaldırmak için %100 ultrasonik (UT) + radyografik (RT) kusur tespitine tabi tutulur.

6. Tedavi sonrası

- Isıl İşlem: Normalleştirme ve temperleme işlemleri borudaki artık gerilimi ortadan kaldırır ve genel dayanıklılığı artırır.

- Bitirme: Düzleştirme, kesme, pah kırma ve tam boyutlu doğrulama.

- Hidrostatik Test: Sızıntı olmadığından emin olmak için standart basınç testi (10 MPa, 30 dakika).

- Korozyon Koruması: Gömülü ve aşındırıcı ortamlara uygun 3PE korozyon önleyici, epoksi toz boya, sıcak daldırma galvanizleme vb.

Yüksek Frekans Direnç Kaynağı (ERW): Yardımcı Üretim Prosesi

Bu işlem esas olarak 20–610 mm çaplara ve 1,2–12,7 mm et kalınlıklarına uygulanabilen küçük ve orta çaplı boruların üretiminde kullanılır. Yüksek üretim verimliliği, kontrol edilebilir maliyetler, sürekli ve tekdüze kaynaklar, daha az hata ve mükemmel sızdırmazlık performansı sunar.

Temel Performans Avantajları

1.Yüksek Mukavemet ve Yüksek Basınç Dayanımı

Kalın Duvarlı Boyuna Kaynaklı Çelik Boru, kalın duvarlı yapısına ve yüksek kaliteli hammaddelerine dayanarak, 235 MPa'dan az olmayan bir akma dayanımına sahiptir ve X80 çelik kalitesi 555 MPa'ya ulaşmaktadır. 10–30 MPa basınç aralığına sahiptir, mükemmel darbe ve deformasyon direnci sergiler, yüksek basınç ve ağır hizmet uygulamalarının gereksinimlerini karşılar.

2. Kararlı ve Güvenilir Kaynak Kalitesi

Çift taraflı tozaltı ark kaynağı, 1,0'a ulaşan kaynak katsayısıyla derin nüfuziyet sağlar; yüksek frekans dirençli kaynak mükemmel sızdırmazlık sağlar. Her iki proses de yanıcı ve patlayıcı ortamların taşınması için uygundur.

3.Yüksek Boyutlu Doğruluk

Dış çap sapması ≤ ±%1 boru çapı, et kalınlığı sapması ≤ ±%12,5 et kalınlığı, eliptiklik ≤ %0,5 boru çapı. Yuvarlaklık ve düzlük performansı, spiral kaynaklı borulara göre daha üstün olup, yerinde kurulum için daha fazla uyarlanabilirlik sağlar.

4. Önemli Genel Maliyet Avantajı

Çapı ≥325 mm olan geniş özellikli ürünler için üretim verimliliği dikişsiz çelik borulardan çok daha yüksektir ve genel maliyetleri %30 ila %50 oranında azaltır. Spiral kaynaklı borularla karşılaştırıldığında, daha yüksek eksenel mukavemete, daha kısa kaynak dikişlerine ve daha düşük kusur riskine sahiptir, bu da onu uzun mesafeli iletim hatları için tercih edilen seçenek haline getirmektedir.

5.Geniş Çalışma Koşulları Aralığı

-40°C'den 450°C'ye kadar değişen ortamlara dayanabilir, mükemmel yorulma ve korozyon direncine sahip olduğundan derin deniz, permafrost ve kimyasal korozyon gibi çeşitli zorlu ortamlar için uygundur.

Ana Uygulama Alanları

1. Petrol ve Gaz Taşımacılığı: Petrol ve doğal gaz için yüksek basınçlı ana boru hatları, kentsel yüksek basınçlı gaz boru hattı ağları (X70 ve X80 çelik kalitelerinin ana kullanımı)

2. Enerji Enerjisi: Enerji santrali sirkülasyon suyu boru hatları, kükürt giderme boru hatları, toz haline getirilmiş kömür taşıma boru hatları, termik güç kazan başlıkları, hidroelektrik santral basınçlı çelik borular

3. Kimyasal Rafinasyon: Yüksek sıcaklık ve yüksek basınçlı proses boru hatları, yanıcı ve patlayıcı ortam taşıma boru hatları, kanalizasyon arıtma boru hatları

4. Bina Çelik Yapıları: Köprü yük taşıyan kazık temel boruları, büyük bina kolonları, kazık temel çelik muhafazaları, kalkan tünel kaplamaları

5. Deniz Mühendisliği: Açık deniz platform ceketleri, denizaltı boru hatları, liman ve iskele kazık temelleri

6. Belediye Mühendisliği: Yüksek basınçlı ısıtma boru hattı ağları, büyük ölçekli su temini ve drenaj ve su yönlendirme projeleri, entegre boru galeri yapısı boru hatları

Gerçek Durum: Yangtze Nehri Kalkanı Tünel Açma Projesi

Zhongtian, Batı-Doğu Gaz Boru Hattı ana projesi olan Yangtze Nehri Kalkanı Tünel Açma Projesi için X80 kalite, Φ1422×32,1 mm UOE prosesli çift taraflı tozaltı ark kaynaklı Kalın Duvarlı Boyuna Kaynaklı Çelik Boru tedarik etti. Karmaşık bir jeolojik alanda yer alan bu proje, yüksek basınca dayanıklı ve 18 metreye kadar tek parça uzunluğa (ultra uzun, ekstra kalın duvar özelliği) sahip borular gerektiriyordu. Tüm ürünler, %99,8'lik kaynak hatası tespit geçiş oranıyla tam bir ultrasonik, radyografik ve hidrostatik test setinden geçti. Bu proje, Zhongtian Borularının uzun mesafe, yüksek basınç ve nehirler arası büyük projelerdeki stabilitesini ve güvenilirliğini tam olarak doğruladı.

Kalite Kontrol ve Test Standartları

1. Tahribatsız Muayene: Kaynakların %100'ü, 2 mm eşdeğer çapa sahip kusurları tespit edebilen, çatlakları, erime eksikliğini ve diğer sorunları sıkı bir şekilde kontrol edebilen ultrasonik + radyografik teste tabi tutulmuştur.

2. Mekanik Özellik Testi: Çekme, düşük sıcaklık darbesi (-20°C darbe enerjisi ≥34 Joule), bükme ve düzleştirme testleri partiler halinde gerçekleştirildi.

3. Boyutsal Muayene: Her boru için dış çap, et kalınlığı, ovallik, düzlük ve eğim boyutları kontrol edildi.

4. Hidrostatik Test: Basınç testi kesinlikle endüstri standartlarına göre gerçekleştirildi; Sızıntı veya plastik deformasyon yoksa borular nitelikli kabul edildi.

SSS

S1: Kalın Duvarlı Boyuna Kaynaklı Çelik Boru ile İnce Duvarlı Düz ​​Dikiş Kaynaklı Boru arasında nasıl ayrım yapılır?

C: Endüstri, çekirdek sınıflandırma kriteri olarak duvar kalınlığını kullanıyor: Duvar kalınlığı ≥ 8 mm olan borular, kalın duvarlı kaynaklı borulardır; ≥ 25 mm olanlar ise ekstra kalın duvarlı kaynaklı borulardır ve çoğunlukla yüksek basınç ve ağır yük koşullarında kullanılır; et kalınlığı < 8 mm olan borular, genellikle düşük basınçlı sıvı aktarımı ve sıradan yapısal inşaat için kullanılan, nispeten daha düşük mukavemet ve basınç direncine sahip ince duvarlı kaynaklı borulardır.

S2: Yüksek gerilim ana hat projelerinde neden spiral kaynaklı boru yerine düz dikişli tozaltı kaynaklı boru tercih ediliyor?

C: Düz dikişli tozaltı kaynaklı borunun yalnızca bir kısa kaynak dikişi vardır, bu da daha yüksek eksenel mukavemet, daha istikrarlı yuvarlaklık ve genel kalite sağlar; Spiral kaynaklı boru ise daha uzun bir kaynak dikişine sahiptir, bu da daha yüksek kusur olasılığına yol açar ve yalnızca orta ve düşük basınç koşulları ve sıradan yapısal projeler için uygundur. Bu nedenle yüksek gerilim uzun mesafeli ana hatlarda düz dikişli tozaltı kaynaklı boru tercih edilmektedir.

S3: Zhongtian Kalın Duvar Boyuna Kaynaklı Çelik Boru hangi yetkili niteliklere sahiptir?

C: Ürünlerimiz API 5L, GB/T 9711 ve ASTM A53 gibi ana akım yerel ve uluslararası standartlara sıkı sıkıya uygundur ve ayrıca CE ve ISO gibi ilgili sertifikalara da sahiptir. Çin'de yasal bir tedarikçi ve üretici olarak üretim tesislerimiz EEAT 2.0 kalite yönetim sistemini tam olarak uygulamaktadır ve ürünlerimiz çeşitli uluslararası mühendislik projelerinin erişim gereksinimlerini karşılayan eksiksiz niteliklere sahiptir.
